DolWin6

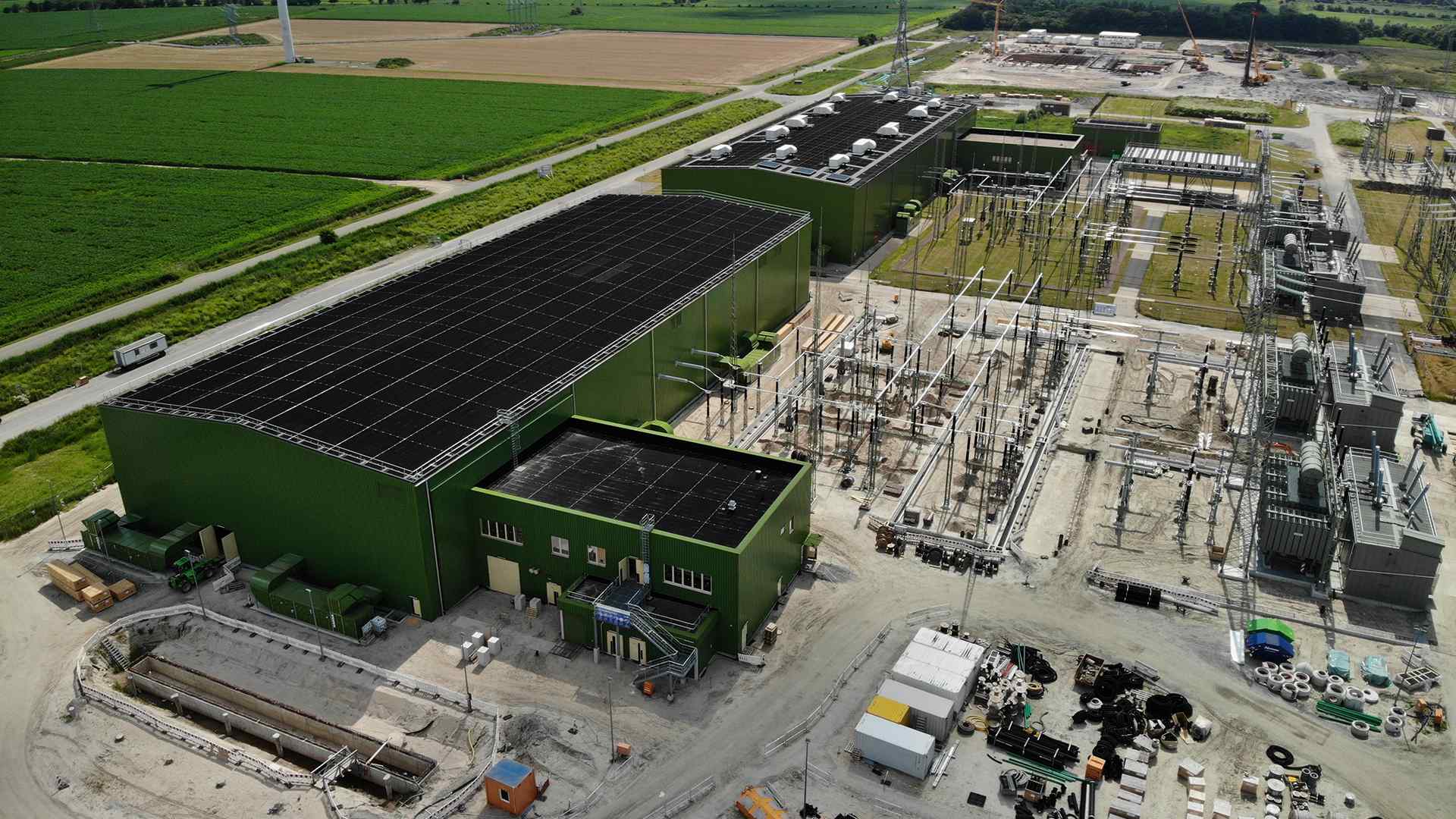

Der Neubau der Konverteranlage DolWin6 wurde aufgrund eines neuen Offshore-Netzanschlusses konzipiert und bereits umgesetzt. Neben den Konverterstationen BorWin3 und DolWin5 ist dieses die dritte Anlage des Umspannwerkes Emden/Ost.

Hauptbestandteile dieser Anlage sind das Konvertergebäude, Betriebsgebäude, Transformatoren sowie die notwendigen Luftkühleranlagen.

Das Konvertergebäude dient der Umwandlung von Gleichstrom in Wechselstrom zur Einspeisung in das öffentliche Stromnetz. Im Betriebsgebäude sind die erforderlichen Betriebseinrichtungen und Schaltanlagen untergebracht.



Massen:

1.800 Asphalt
4.950 t Schotter
1.805 Rohrleitungen
13.000 Oberboden
22 Stk. Betonschächte
54 Stk. Kunststoffschächte
7.212 m3 Transportbeton
1.150 t Baustahl
62 Stk.

Einzelfundamente für elektrische Ausrüstungen (ca. 100 m³ und 135 Einbauanker)



Errichtete Bauwerke:

1  Stk. Umrichtergebäude (4.370 m2)
1  Stk. Betriebsgebäude (540 m2)
2  Stk. 380 kV-Freilufttransformatoren mit Auffangraum aus FD-Beton nach WHG (2 x je 350 m2 Wanne und 130 m2 Absetzplatte)
1  Stk. Konverter-Kühlanlage mit Auffangwanne Rückkühler im Außenbereich aus FD-Beton nach WHG (Fläche 675 m2)



Bauzeit:
März 2020 - September 2022

Auftraggeber:
Siemens Energy Global GmbH & Co. KG, Erlangen

Bauherr:
TenneT Offshore GmbH, Bayeruth
