1. Allgemeines:
Die swb Erzeugung GmbH & Co. KG hat auf dem Gelände des Kraftwerk Hafen unter Nutzung der vorhandenen Infrastruktur ein Kraftwerk zur energetischen Verwertung von mittelkalorischem Brennstoff, Mittelkalorik Kraftwerk (MKK), errichtet.
Das MKK wurde in dem Maschinenhaus der früheren Kohlekraftwerksblöcke 1 bis 4 angeordnet. Das Maschinenhaus wurde im Rahmen der vorbereitenden Maßnahmen im Bereich des Baufeldes zurückgebaut bzw. abgebrochen.
Während der gesamten Bauzeit waren die restlichen Kraftwerksblöcke in Betrieb. Die Baustellenlogistik musste deshalb der Logistik des laufenden Kraftwerksbetriebes angepasst werden. Während der gesamten Bauzeit kam es zu keinen Störungen des Betriebsablaufes des Kraftwerkes.
Terminlicher Ablauf:
| 07/2007 | Beginn Gründungsarbeiten (Spundwandkasten Anlieferbunker, Bodenertüchtigungsmaßnahmen im Bereich Kesselhaus, Voll- verdrängungsbohrpfähle im Bereich Abgasreinigung, Siloverladung und Schornstein) |
| 10/2007 | Gleitung Treppenturm, Beton- und Mauerarbeiten Betriebsgebäude und Speisewasserpumpenraum |
| 12/2007 | Gleitung Bunker 1. Gleitabschnitt, Stb.-Decken Bunker |
| 02/2008 | Gleitung Bunker 2. Gleitabschnitt , Stb.-Decken Bunker (Fertig- stellung Rohbauarbeiten Bunkerbauwerk) |
| 03/2008 | Gründungsbauteile Abgasreinigung, Siloverladung, Schornstein |
| 04/2008 | Stahlbetonbauteile Anlieferbereich |
| ab 09/2008 | äußere Ver- und Entsorgungsleitungen, Straßenbau |
| ab 11/2008 |
erfolgte der Probebetrieb des MKK. Am 06.11.2008 fand die Ab- |
2. Bauteile:
2.1. Müllbunker
Der Müllbunker besitzt ein Stapelvolumen von 7.750 m³ mit einer weiteren Reserve von 1.600 m³. Der Müllbunker unterteilt sich in die Bereiche Anlieferbunker, Lagerbunker und Schlackebunker
Die äußeren Abmessungen des Müllbunkers betragen:
| Länge | ca. 29,00 m |
| Breite | ca. 45,00 m |
| Höhe | ca. 50,00 m |
Die Baugrube des tieferliegenden Bereiches des Anlieferbunkers wurde durch Stahl-Spundbohlen gesichert. Da eine Rückverankerung der Spundwandbohlen mittels Verpressanker in den anstehenden Baugrund nicht möglich war, musste der Spundwandkasten durch horizontale Aussteifungen aus Profilstahl (ca. 300 t) ausgesteift werden. Die ca. 14 m langen Spundwandbohlen wurden vibrationsarm niedergebracht.
Impressionen
 Bild 1: Spundwandkasten des Anlieferbunkers |
 Bild 2: Spundwandkasten des Anlieferbunkers |
 Bild 3: Spundwandkasten des Anlieferbunkers |
 Bild 4: Spundwandkasten des Anlieferbunkers |
Die Spundbohlen binden in ca. 11,0–12,0 m Tiefe in die sogenannten Lauenburger Tone ein. Diese natürlich vorhandene Abdichtung verhinderte das Eindringen des unterhalb der Tonschicht anstehenden gespannten Grundwassers in die Baugrube, wodurch ein Grundbruch der Baugrubensohle verhindert wurde.
Das Eindringen von Grund- und Schichtenwasser oberhalb der Baugrubensohle auf ca. -11,0 m wurde durch die wasserdichten Schlösser der Spundwandbohlen verhindert. Das restliche einsickernde Grund- und Schichtenwasser sowie das Tagwasser wurden mittels offener Wasserhaltung abgepumpt.
Die Sohle des Anlieferbunkers besteht aus einer 1 m dicken wasserundurchlässigen Stahlbetonsohle. Die Wände des Anliefer(tief)bunkers wurden gegen die Spundwandbohlen als verlorene Schalung ebenfalls mit wasserundurchlässigem Stahlbeton betoniert.
Die Bunkersohle auf -2,00 m ist gründet auf die alte vorhandene flach gegründete Maschinenhaussohle aus den 1950er Jahren.

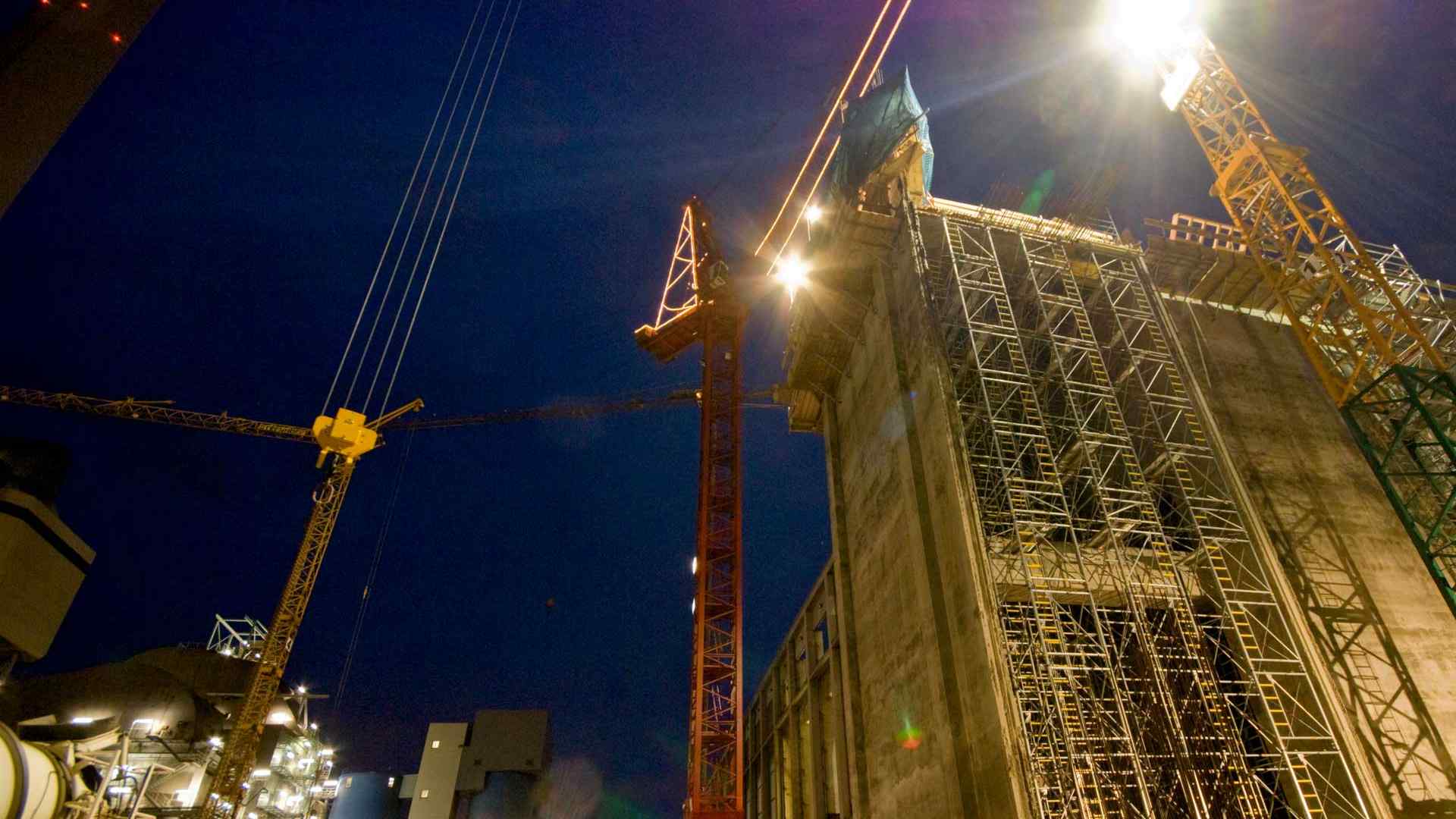

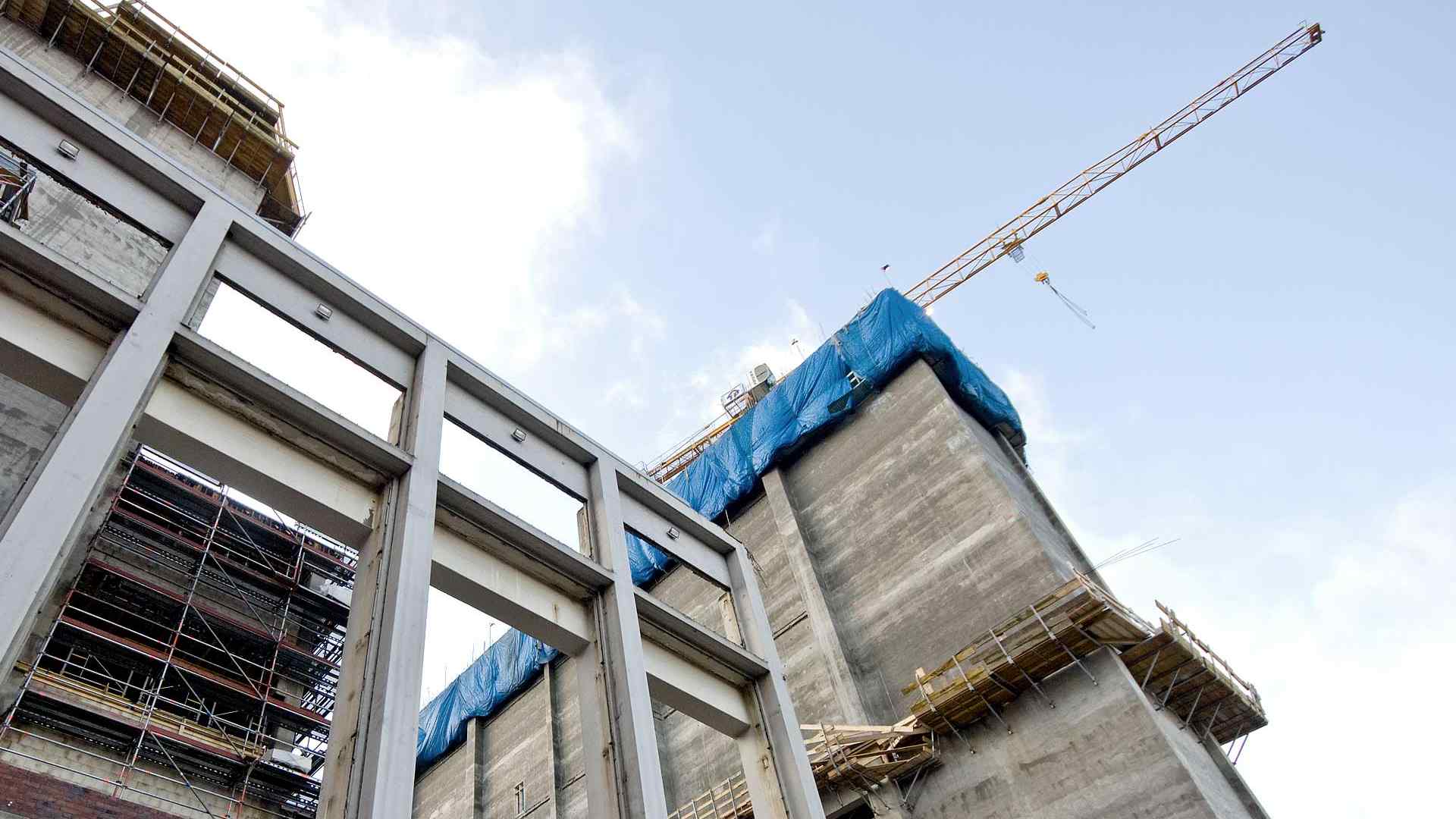

Die Stahlbetonwände des Bunkers wurden in Gleitbauweise errichtet. Dies erfolgte in zwei Abschnitten. Da Anfang Dezember 2007 im Bereich des Kesselhauses Baufreiheit für Los 1 (Kesselbauer) bestehen musste, wurde in einem 1. Abschnitt der Bunker von Achse 5 bis 3 von -2,00 m bis auf +50,00 m geglitten. Ab Februar 2008 wurde dann der restliche Teil zwischen Achse 3 bis 1 in Gleitbauweise erstellt.
Impressionen
 Bild 5: 1.Gleitabschnitt Achse 5-3 |
 Bild 6: 1.Gleitabschnitt Achse 5-3 |
 Bild 7: 1.Gleitabschnitt Achse 5-3 |
 Bild 8: 1.Gleitabschnitt Achse 5-3 |

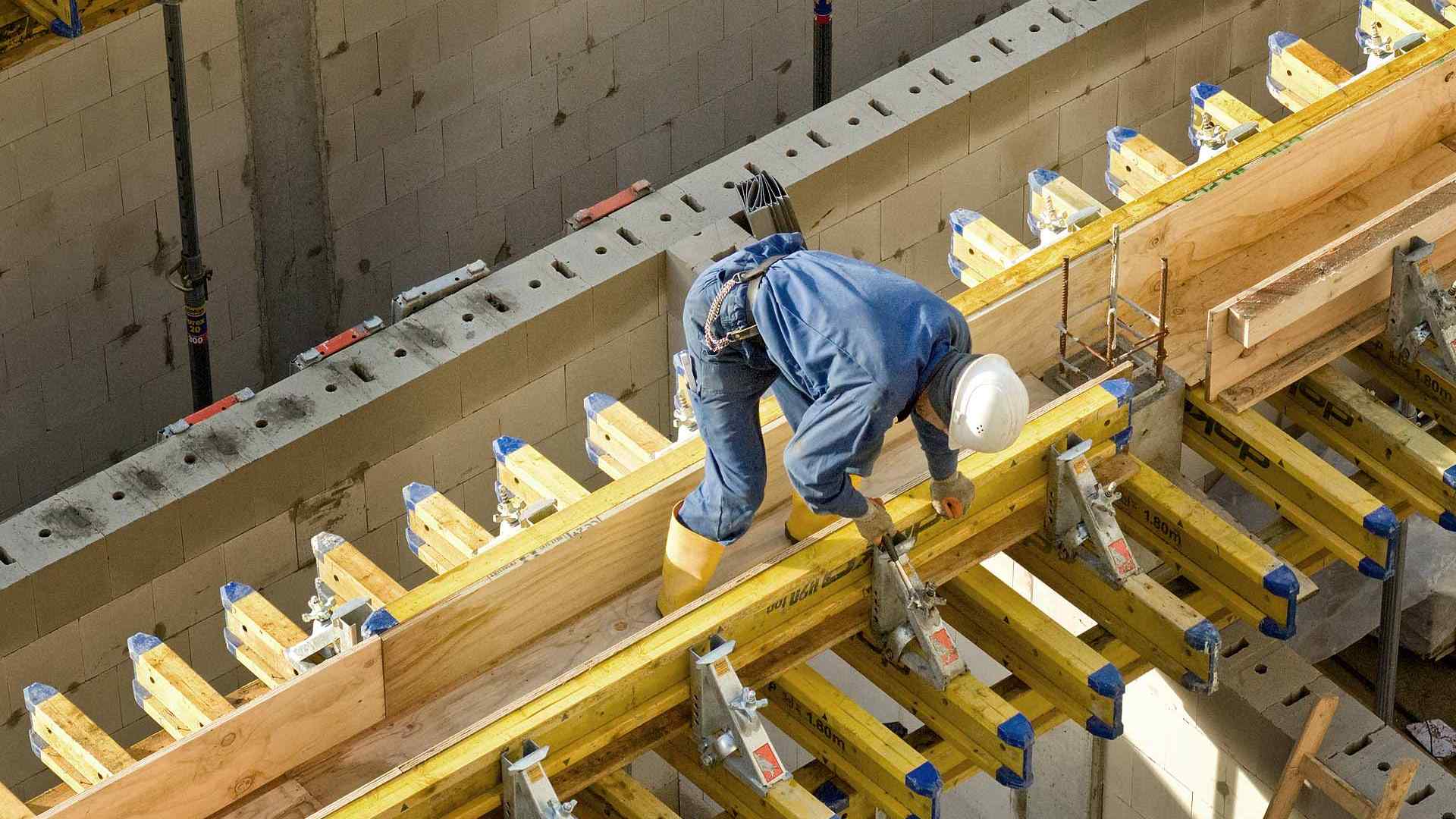

Zur horizontalen Aussteifung der Stb.-Bunkerwände wurden abschnittweise die Stahlbetondecken erstellt. In Bild 8 ist die mit Schwerlasttürmen eingeschalte Decke auf +21,08 m im Bereich der Kranausfahrt zu sehen.
2.2. Kesselhaus
Auch die Kesselhaussohle wurde auf die vorhandene Maschinenhaussohle aus den 1950er Jahren gegründet. In einigen Bereichen musste der Baugrund durch Massenbeton ertüchtigt werden. Im Bereich des Kesselhauses wurden das Betriebsgebäude und der Speisewasserpumpenraum in Stahlbetonbauweise errichtet (Bild 11 und 12).
Impressionen
 Bild 9: Kesselhaussohle |
 Bild 10: Kesselhaussohle |
 Bild 11: Blick vom Treppenturm in das Kesselhaus auf das Betriebsgebäude (rechts) und auf den Speisewasserpumpenraum (links) |
 Bild 12: Blick von Bunkerwand Achse 5 in das Kesselhaus mit dem Betriebsgebäude |
2.3. Treppenturm
Auch der Treppenturm mit Aufzugschacht wurde in Gleitbauweise erstellt. Die Treppenläufe und –podeste wurden nach dem Gleiten als Stahlbetonfertigteile montiert. Die Höhe des Treppenturmes beträgt ebenfalls ca. 50 m.
Impressionen

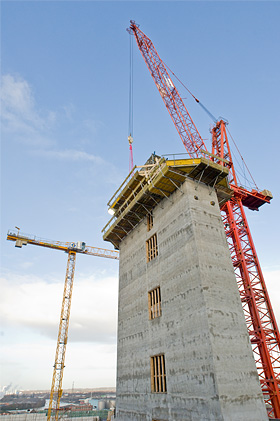

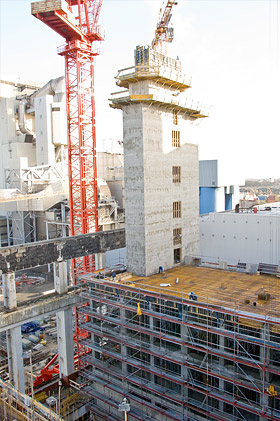

 Bild 13: Treppenturm |
 Bild 14: Treppenturm |
2.4. Abgasreinigung, Siloverladung, Schornsteinfundament
Die Gründung der Abgasreinigung, Siloverladung und Schornstein erfolgte auf Bohrpfählen aus Vollverdrängungspfählen. Auf den Pfählen wurden Stahlbeton-Balkenroste hergestellt auf denen dann Stahlbeton-Fundamentplatten verschiedener Dicken gegründet wurden.
Impressionen

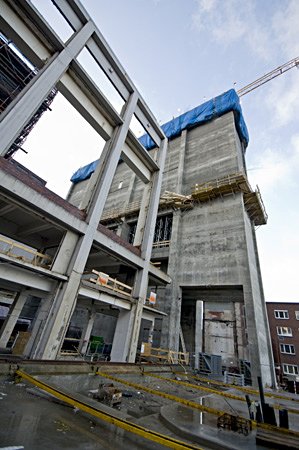

 Bild 16: Im Vordergrund die Gründung der Abgasreinigung, im Hintergrund Bunkerwand Achse 5 |
3. Baumassen

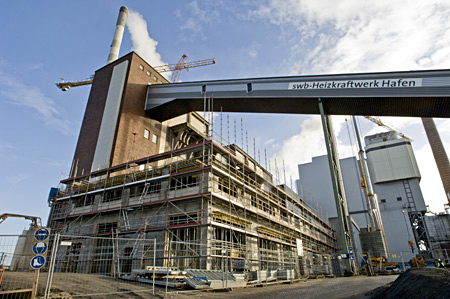

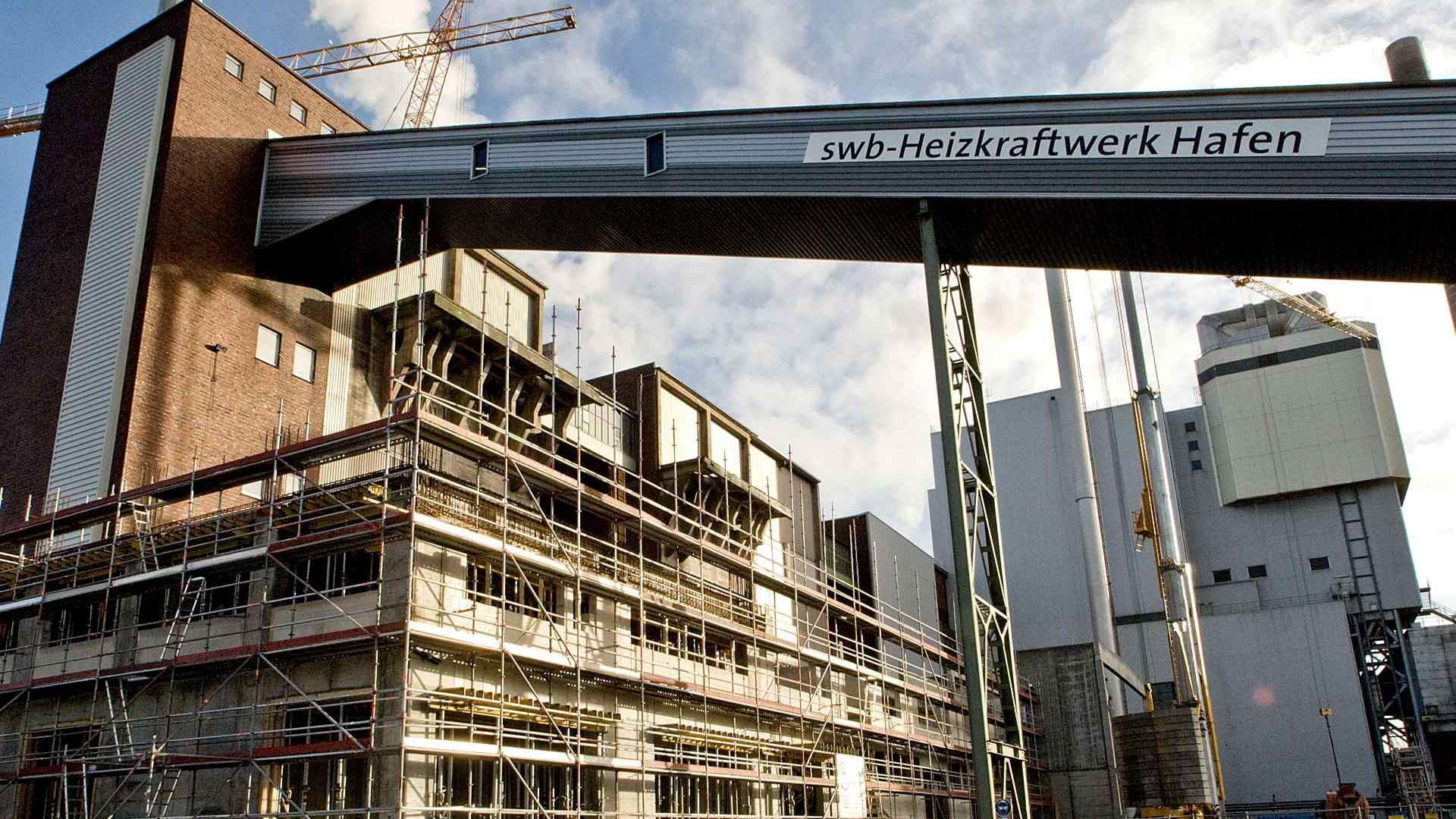

Parallel zur Herstellung der Tief- und Rohbauarbeiten MKK wurde im gleichen Zeitraum ein Werkstattgebäude errichtet.
Die Matthäi Bauunternehmen GmbH Co. KG hat dieses Bauvorhaben in Arbeitsgemeinschaft ausgeführt. In Spitzenzeiten (Gleitphasen) waren an beiden Gebäudeteilen bis zu 100 Mitarbeiter in Einsatz.
An beiden Bauteilen wurden verbaut:
| 800 | m2 | Spundwände einschl. Aussteifung des Spundwandkastens (ca. 12 m Tiefe – ca. 300 t Profilstahl) |
| 2.300 | m3 | Erdaushub und Auffüllung |
| 2.100 | m2 | Feinplanum |
| 12.100 | m3 | Ortbeton |
| 2.350 | t | Bewehrungsstahl |
| 35.290 | m2 | Schalung (davon 50 % Gleitschalung Treppentürme und Bunkerwände) |
| 5.050 | m2 | Innenputz |
| 2.000 | t | Stahlbetonfertigteile, Spannbetonfertigteilbinder, Spannbetonfertigteildecken |
| 500 | m2 | Alu-Fensterfassaden |
| 700 | m2 | wärmedämmende Trapezblechfassade |
| 1.700 | m2 | Flachabdichtung inkl. NRA-Auflagen (10 Stk.) |
| 100 | Stk. | Tür- und Torelemente (teilweise mit Brandschutzanforderung) |
| 50 | t | Stahlbau- und Schlosserarbeiten (Kranbahnträger, Geländer) |
Impressionen
|
|
Stahlbetonfertigteile
| Stützen 40/40 cm mit Konsolen, Höhe bis 13,0 m | |
| Doppelfiligranwände d=30 cm, Höhe bis 13,0 m | |
| Spannbetonfertigteilbinder, Spannweite 23,0 m |
Bauzeit:
Juli 2007 – Dezember 2008
Auftraggeber:
swb Erzeugung Gmbh & Co. KG, Bremen
